SolidSteel Parametric Nedir?

SolidSteel parametric, SOLIDWORKS ile %100 entegre çalışan parametrik 3 boyutlu CAD çelik yapı çözümüdür. Yapılar için güçlü ve kullanıcı dostu arayüzü sayesinde, yaratıcılığınızın önünde hiçbir limit kalmaz. SolidSteel herhangi bir alanda sınırlı olmayıp klasik çelik yapılar, tesis ve mekanik tasarımdaki tüm profil tasarım ve imalat işleri için kullanılabilir.

Yaygın çelik bağlantı çeşitlerini de dahil ederek karmaşık çelik yapıları hızlı ve verimli bir şekilde oluşturabilirsiniz. SolidSteel parametric ile karmaşık türler bile bir iki tıklama ile oluşturulabilir ve bağlantılı tüm kirişler uzatılabilir, kısaltılabilir ya da değiştirilebilir. Ve tabi ki tamamen otomatik ve standartlara uygun bir şekilde!

Neden SolidSteel Parametric’e İhtiyaç Duyarız?

SOLIDWORKS’te basit çelik yapılar veya profil yapıları oluşturmak mümkündür ancak yapı karmaşıklaştıkça, büyüdükçe tasarım zorlaşmaya başlar ve çok fazla vaktinizi alır burada SolidSteel Paremetric tasarım süreçlerinizi %80 varan oranlarda zaman avantajı sağlar buna bağlı olarak ciddi maliyet avantajları sağlar. SolidSteel Paremetric’in montaj ilişkileri kullanmaması, sadece ana bir 2D veya 3D bir çizimi referans alması, SOLIDWORKS’ün profil kütüphanesinden çok daha geniş bir kütüphaneye sahip olması vb. bir çok özellik kullanım rahatlığı, farklı tasarım süreçlerinde zaman, maliyet, üretim süreçlerinize yardımcı olarak bir çok avantaj sağlar.

SolidSteel Parametric Avantajları

Entegrasyon

SolidSteel parametric, sadece çelik yapılar için bir çözüm değildir. SOLIDWORKS ile tamamen entegre çalışır. SolidSteel parametric arayüzü geleneksel SOLIDWORKS arayüzü ile aynı yaklaşımı gösterir hata komutların kullanım kolaylığı SOLIDWORKS’e göre daha basittir. Bu sayede kullanıcı aynı arayüz içerisinde çalışırken alışık olduğu SOLIDWORKS konforunu kaybetmeyecek aksine arttıracaktır.

Birçok özellik sayesinde farklı parçaları tek bir adımda seçmek mümkün. Yeni çoklu seçim özelliği, yapı tasarım ve imalat süreçlerini daha hızlı, daha kolay ve daha konforlu sürdürmenizi destekler. Profilleri konumlandırırken kullanabileceğiniz yeni özellikler ekledik. Sistem hattını seçtikten sonra sanal profil anında görünür olacaktır. Şimdi profilin konumunu ve türünü değiştirebilirsiniz. Onayladığınız zaman profil yerine yerleşecektir.

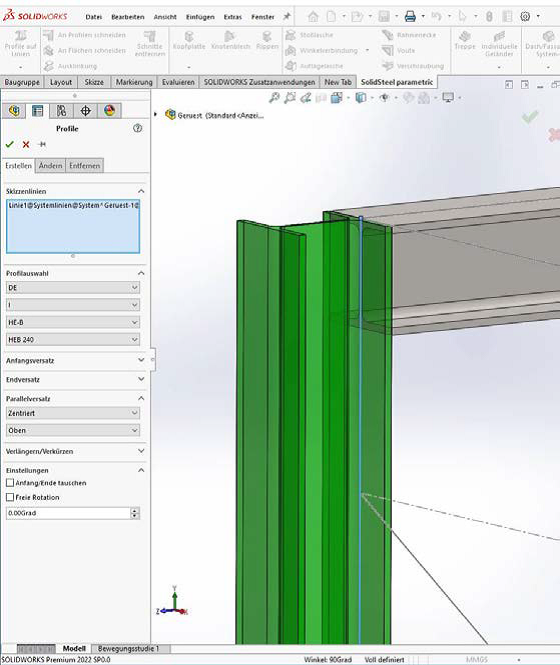

Profiller & Kütüphaneler

SolidStell Paremetric kapsamlı profil kütüphanesi sahiptir

Kütüphanede bulunanan standartlar:

• European profiles – DIN EN 10 034 / DIN 1025, T2
• Russian profiles – GOST, JIS
• US profiles – ASTM (mm & inch)
• British profiles – ASB
• Australian profiles – AS/NZS 3679.1 / AS/NZS 3679.2
• Chinese profiles – GB/T 706 / GB/T 11263
• South African profiles – SANS 10162-1:2011

Toplamda 10.000’den fazla farklı profil mevcuttur. Elbette, profil kütüphanesi sizin profillerinizle genişletilebilir, kendi profillerini ve profilleriniz oluşturabilirsiniz. Tüm profillerin konumu sistem hattından bağımsız olarak değiştirilebilir. Profiller uzunlamasına eksen etrafında döndürülebilir, sistem hattına paralel hareket ettirilebilir ve profillerin başlangıç ve bitiş noktaları değiştirilebilir. Buna ek olarak, profilin başlangıç ve bitiş noktalarında ayrı ofsetler ayarlamak mümkündür.

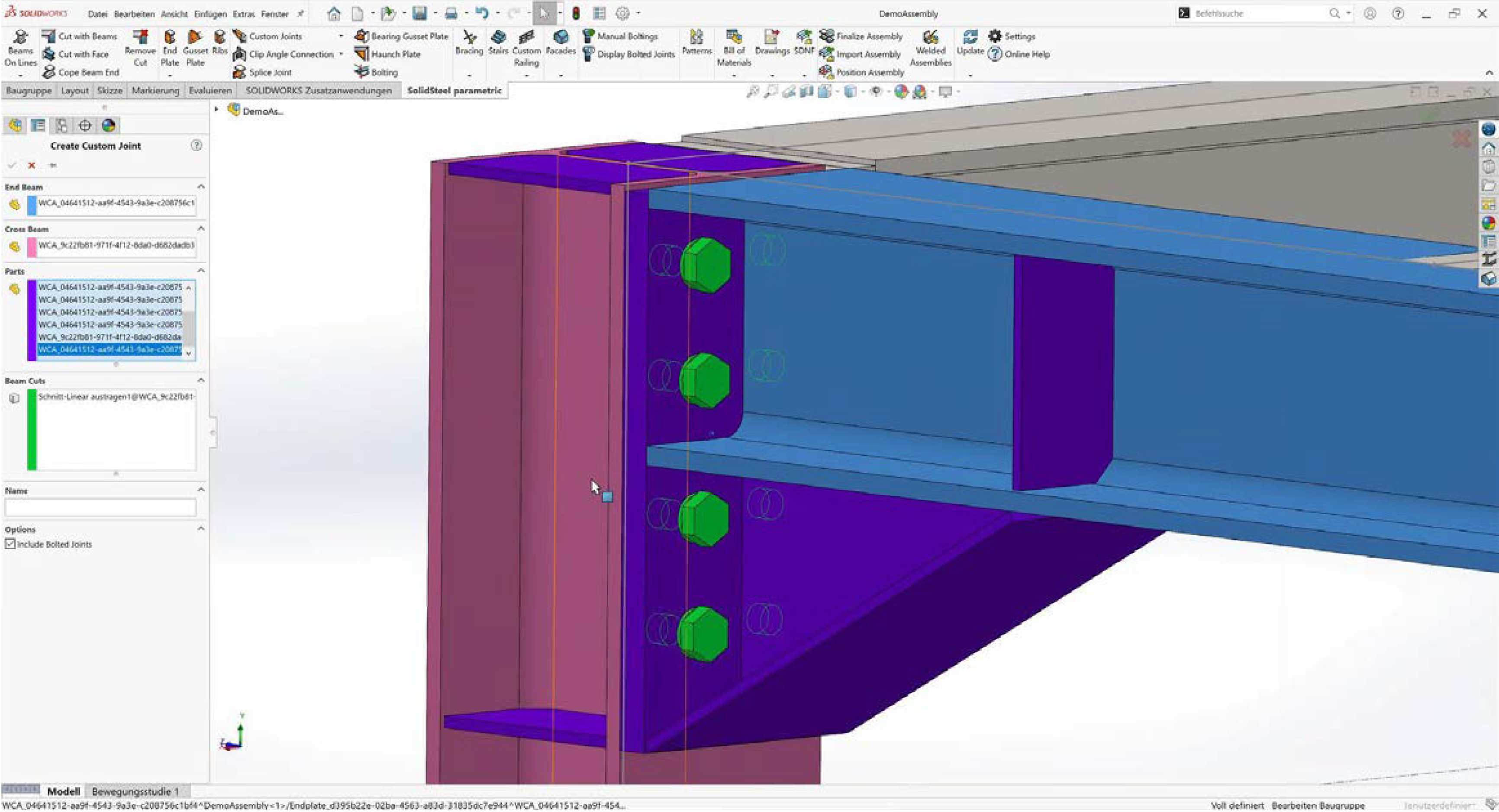

Genel Çelik Yapı Bağlantıları

SOLIDWORKS için SolidSteel Parametrik ile uç plakaları, köşebent plakaları veya klips açılı bağlantılar gibi tipik çelik bağlantılar yalnızca saniyeler içinde yerleştirilmekle kalmaz, aynı zamanda yazılımın akıllı seçimi, örneğin profile uyan uç plakası boyutunu da doğrudan seçer.

Bu amaçla, bireysel olarak genişletilebilen ve diğer kullanıcılarla paylaşılabilen DAST gibi çeşitli kütüphaneler mevcuttur.

SolidSteel Parametrik ile farklı fonksiyonlar birleştirilerek toplamda 500’den fazla farklı bağlantı oluşturulabilir. SOLIDWORKS standart fonksiyonları da SolidSteel Parametrik fonksiyonlarına bağlanabilir.

“Özel Bağlantılar” özelliği, en karmaşık kullanıcı tanımlı bağlantıları bile oluşturmanıza olanak tanır. Bağlantı, ister SolidSteel Parametrik fonksiyonları ister standart SOLIDWORKS fonksiyonları kullanılarak bir kez oluşturulur, ardından, sadece birkaç tıklama ile bağlantı veri tabanına entegre edilebilir ve geometrik kurulum durumu izin verdiğinde yeniden kullanılabilir.

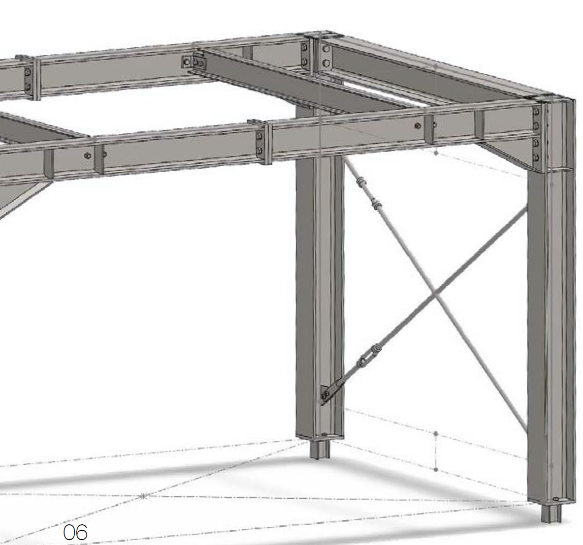

Bağlantılara ek olarak, çelik yapılar tipik olarak çapraz destekler,

K- destekleri ve diğer bağlantılar gibi destekler içerir.

SolidSteel parametrik bu sıkıcı tasarım görevini basitleştirir.

Destekleme özelliği, özelleştirilebilen şablonlara

dayalı olarak otomatik olarak destekler oluşturur.

Gerdirmeler gibi standart parçaların kullanımı veya

bağlantı detaylarının tanımı esnektir. Özel bağlantılar ve

destekler de dahil olmak üzere tüm tipik çelik bağlantılar,

en küçük paket olan “SolidSteel Parametrik Mühendislik Paketine” zaten dahil edilmiştir.

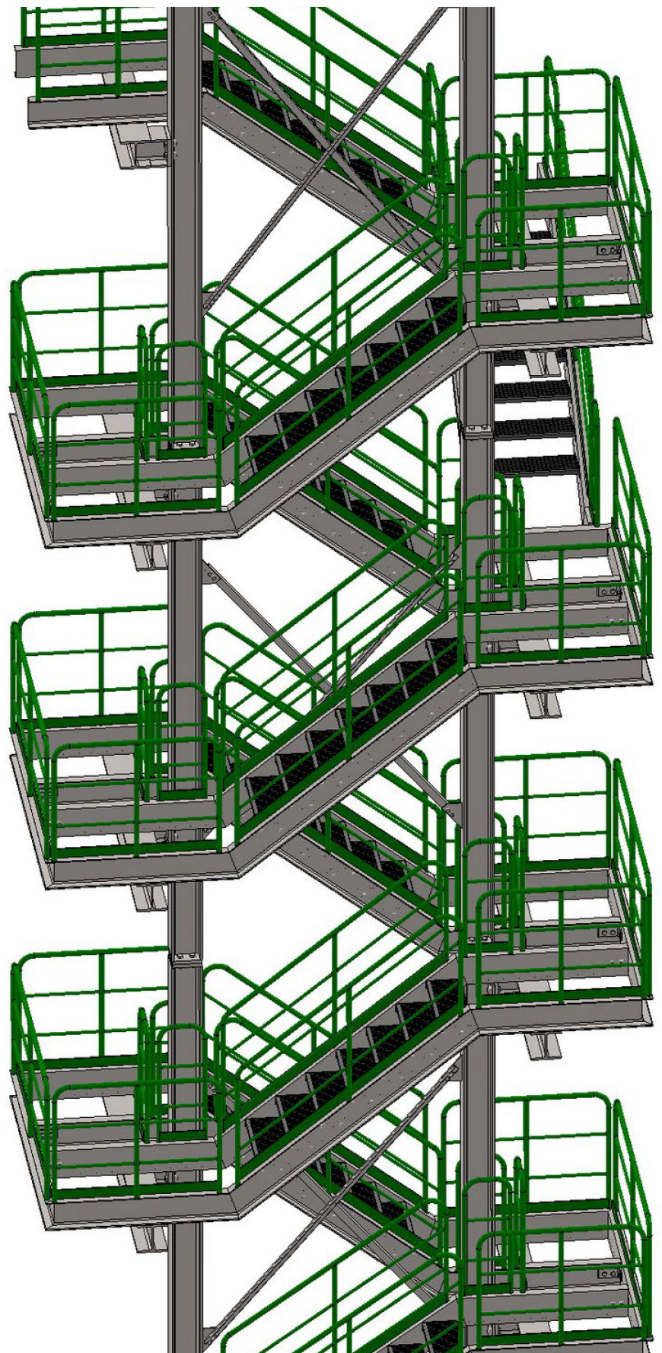

Merdivenler

SOLIDWORKS için SolidSteel Parametrik ile endüstriyel merdivenler birkaç tıklamayla ve saniyeler içinde oluşturulabilir. Merdivenlerin başlangıç noktası ve bitiş noktası doğrudan 3B modelde seçilebilir. SolidSteel Parametric’in diğer işlevlerinden bilindiği gibi, merdiven basamakları ayrı ayrı düzenlenebilir. Merdiven sahanlık platformları oluşturulabilir, kat yükseklikleri için ofsetler eklenebilir veya merdivenlerin konumu ayrı ayrı değiştirilebilir.

Merdivenin oluşturulması sırasında, merdiven kirişlerinin tüm profilleri tam otomatik olarak oluşturulur, gönyelenir ve uygun kaynak bağlantılarına yerleştirilir. Ayrıca, merdiven basamakları yerleştirilecek, matkap delikleri kirişe yerleştirilecek ve gerekli cıvatalar oluşturulacaktır.

Kütüphaneler

Merdiven taşıyıcılarının oluşturulması için SolidSteel Parametrik kapsamlı profil kütüphanesi mevcuttur. Sadece merdivenler için, 100’den fazla farklı standart merdiven basamağı içeren başka bir merdiven basamağı kütüphanesi mevcuttur elbette bu kütüphane kullanıcı tanımlı basamaklarla genişletilebilir, herhangi bir sınırlama yoktur.

Değişiklikler

Kullanıcı tarafından tanımlanan sınır değerler aşılırsa, SolidSteel Parametric, merdivenlerin oluşturulması veya tasarımlarında parametrik bir değişiklik yapılması sırasında kullanıcıya merdivenlerin doğru olmayabileceğine dair bir uyarı gönderir. Böylece kullanıcı, merdivenin mevcut projenin gereksinimlerine uygun olup olmadığını her zaman kontrol edebilir.
